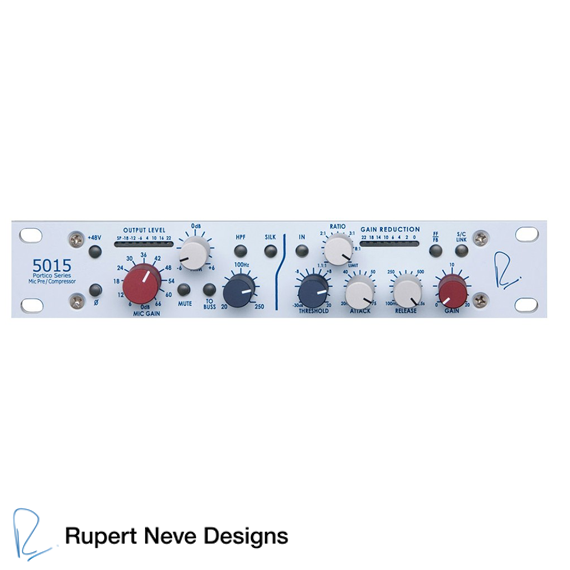

5015 Mic Pre + Compressor
5015 Mic Pre + Compressor
Tümü ile analog Portico 5015, 5012 ve 5043 modellerinde kullanılan bağımsız transformatörle kuple edilmiş mikrofon preamp ve compresör/limiter katlarını kullanmaktadır. 5015 Rupert Neve tasarımlarından beklenen üstün ses kalitesini günümüz stüdyolarında gereken esneklik ile birleştirmektedir. 5015'in üzerindeki "To compressor" düğmesi ile harici bir bağlantıya gerek duymadan mikrofon katının çıkışı compressor'a yönlendirilir.
Mikrofon Preamplifikatörü
Portico 5012 üzerindeki mikrofon girişleri balanslı fakat izole (floating) değildir. TLA (Transformer Like Amplifier), sıfır kazançta +25 dBu giriş sinyali sağlayan gerçek bir giriş transformatöründen sonra gelmektedir. Bu şekilde hem ‘elektronik olarak balanslı’, hem de gerçek transformatör giriş avantajı sağlanmaktadır.
72 dB'lik kazanca ek olarak 5015 üzerinde faz, mute, phantom power, 20-250 Hz arası ayarlanabilen yüksek geçirgen filtre ve klasik tasarımlarda duyabileceğiniz, sese zengin bir sıcaklık ve dolgunluk veren "silk" düğmesi bulunmaktadır.
Compressor katı
5015'in üzerindeki compressor'de her türlü kaynağa uygunluk sağlayabilecek treshold, ratio, attack, release ve iki seçilebilir VCA modlu make-up gain kontrolleri mevcuttur.
Kazanç kontrolü yapabilmek için V.C.A. (Voltaj kontrollü amplifikatör) kullanılmıştır. Tüplü, ayrık elemanlı, entegre devreli ve doğal olarak non-lineer elemanlı olarak tasarlanabilen bu amplifikatörler compressor'un çıkışına vereceği sesin karakteristiğini belirleyen temel elemanlardır. Sese eklenen bu karakteristik müzikal olarak çok güzel veya kesinlikle kabul edilmez olabilir. 5015'te kullanılan compressor'de sese hiçbir renk katmayan, şeffaf olarak çalışan düşük toleranslı, düşük gürültülü, düşük distorsiyonlu V.C.A.’lar kullanılmıştır.
Tüm portico modelleri giriş ve çıkış transformatörleri ve tümü ile ayrık elemanlı devreler kullanmaktadırlar. Hatta kullanılan line amplifikatörleri hiç bir kazanç verilmeden kullanıldıklarında dahi günümüzün dijital kaynaklı soundlarını farkedilebilir şekilde toparlamaktadır. Tüm bunlar Portico 5015'in yüksek kaliteli bir audio zincirinde rahatlıkla kullanılabilmesini sağlamaktadır.
Teknik Özellikler
Frekans Cevabı:
• Ana Çıkış, yüksüz: -3 dB @ 18 Hz; -3 dB @ 160 kHz
Gürültü:
• Ana çıkışta, ağırlıksız, 22 Hz - 22 kHz arası, 150 Ohm’da sonlandırıldı.
• Kazanç sıfırda iken: -100 dBu’dan daha iyi
• Kazanç 66 dB’de iken: -62 dBu’dan daha iyi
• Eşdeğer Giriş Gürültüsü: -128 dBu’dan daha iyi
High Pass Filters (Yüksek Geçirgen Filtreler)
• Sürekli değişken frekans 20 Hz - 250 Hz
• Slope 12 dB/Octave
Maksimum Çıkış Seviyesi:
• 20 Hz - 40 kHz arasında +24 dBu’dur.
Toplam Harmonik Distorsiyon ve Gürültü:
• @ 1kHz, +20 dBu çıkışta: Ana Çıkış %0.002’dan daha iyi
• @ 20Hz, +20 dBu çıkışta: Ana Çıkış: %0.02’den daha iyi
• SILK devrede iken: %0.2 ikincil harmonikten daha iyi
Phantom Power:
• +48 Volt DC +/- %1
COMPRESSOR KATI
Kazanç aralığı
• -6 dB ila +20 dB arası
Treshold aralığı
• -36 dB ila +22 dB arası
Ratio aralığı
• 1.1:1 ila 40:1 (Limit) arası
Attack aralığı
• 20 mS ila 75 mS arası
Relese aralığı
• 100 mS ila 2.5 Saniye arası
FF/FB
• FeedForward veya FeedBack VCA kontrolü
Maksimum Çıkış Seviyesi:
• Balanslı transformatör çıkışı +25 dBu’dur.
Toplam Harmonik Distorsiyon ve Gürültü:
• @ 2kHz, compressor by-pass, +20 dBu çıkışta: Ana Çıkış %0.001’dan daha iyi
• @ 2Hz, compressor devrede, +20 dBu çıkışta: Ana Çıkış: %0.06’dan daha iyi
Frekans Cevabı:
• Ana Çıkış, yüksüz: –3 dB @ 18 Hz; –3 dB @ 150 kHz
