5032 Mono Mic Pre + EQ

5032 Mono Mic Pre + EQ

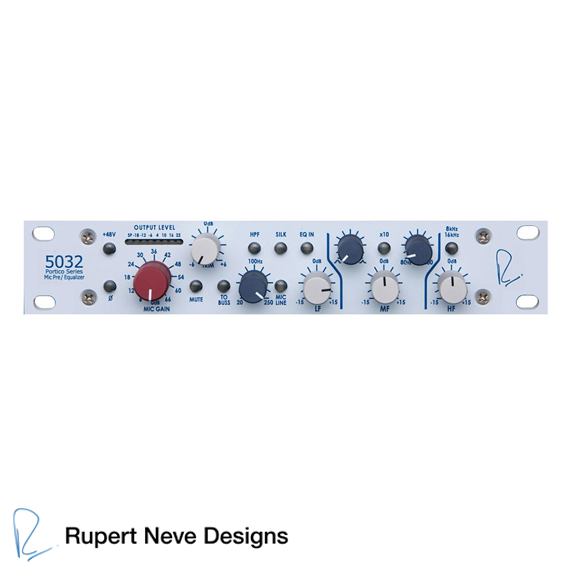

Portico 5032, Rupert Neve'in tasarımı olan tek kanallı bir Mic Pre/EQ modülüdür. 5012'de bulunan mikrofon pre-amfi devresinin aynısına sahip olmanın yanı sıra, Rupert Neve tarzında 3 bant esnek EQ devresine sahiptir. 5032'de yüksek ve düşük frekans EQ ile 80Hz-8kHz arasında çalışan parametrik mid bant EQ bulunmaktadır.

5032 EQ, Rupert Neve'in geleneksel curve ve EQ frekans seçimlerini içeren sabitlenmiş 8 kHz ve 16 kHz seçenekli high shelving ile +/-15 dB @ 160 Hz low shelving kontrol imkanları sunmaktadır. EQ katında ek olarak, x10 seçmeli ve 80 Hz ile 8000 Hz arası frekanslar için tasarlanmış mid-range EQ devresi ve 20 Hz ila 250 Hz arasındaki frekanslara yönelik yüksek geçirgen (high-pass) filtre devresi bulunmaktadır.

Mic/Line Girişleri

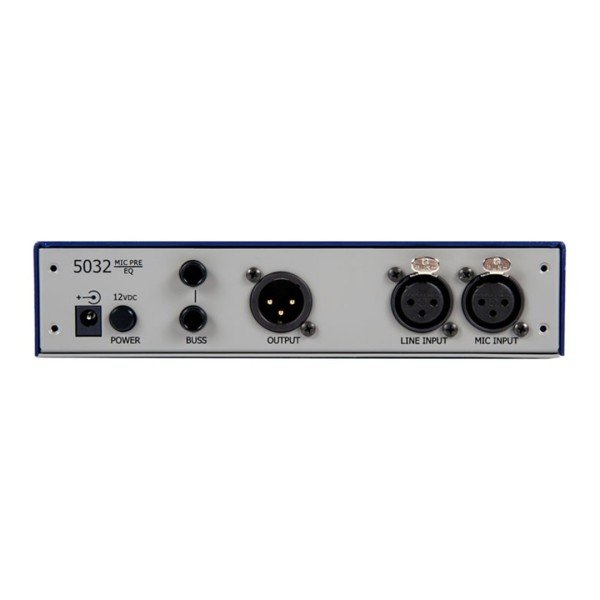

Arka panelde bulunan birbirinden bağımsız çalışan mikrofon ve line girişleri, phase, silk, yüksek-geçirgen (high-pass) filtre ve 3-band EQ devrelerini ortak olarak kullanmaktadır. Yani tüm bu özellikler hem mikrofon, hem de line giriş için kullanılabilmektedir.

Portico 5012 üzerindeki mikrofon girişleri balanslı fakat izole (floating) değildir. TLA (Transformer Like Amplifier), sıfır kazançta +25 dBu giriş sinyali sağlayan gerçek bir giriş transformatöründen sonra gelmektedir. Bu şekilde hem ‘elektronik olarak balanslı’, hem de gerçek transformatör giriş avantajı sağlanmaktadır. Phantom power devreden çıkartıldığında ise, bu giriş 10,000 ohm empedansa sahip çok yüksek kalitede bir Line Giriş görevini üstlenmektedir.

Yılllar önce, mikrofon amfilerinin yerine, tüplü transformatör girişleri kullanılırdı. Girişleri, 1000-1200 ohm’luk empedanslara göre tasarlamak uygun görülürdü. Günümüzde bazı mikrofonlar hala düşük yükte empedanslarla çalışmak üzere tasarlanmaktadır. Mikrofonun endüktif kaynağı (yani transformatör çıkışı) mevcutsa, düşük girişli empedanslar yüksek frekansların düşmesine neden olmaktadır. Bu özellik, bazı mikrofonlarda avantajdır.

Bir mikrofonun elektronik devre çıkışı mevcutsa, düşük empedansla kullanmak mikrofon amplisini yorar, duyumda sıkışmaya neden olur. Yüksek girişli bir empedans ise, mikrofonun nefes almasını sağlar ve performansını arttırır, özellikle de yüksek seviyeli vurmalı sazlar için çok avantajlıdır.

Low Shelf

+/- 15dB kazanç değişkenine sahip sabit 150Hz frekans.

High Shelf

+/-15dB kazanç değişkenine sahip sabit 8kHz ve 16kHz frekanslar 8K/16K düğmesi ile seçilir.

Eq In

3-band EQ devresini devreye sokar.

SILK

Silk devresi, ters geri beslemeyi (feedback) azaltmanın yanı sıra, frekans spektrumunu ayarlayarak sıcak ve müzikal bir tını sağlar.

(Meter) Seviye Göstergesi

Her kanalda sekiz ışık dilimli, çubuk grafik şeklinde seviye göstergesi bulunmaktadır. Göstergeler -30, -18, -12, -6, +4, +10, +16, +22 dBu gösterecek şekilde kalibre edilmiştir.

High Pass Filter (Yüksek Geçirgen Filtre)

Yüksek geçirgen filtre, herhangi bir sinyal zincirinde önemli bir yardımcı elemandır (özellikle de mikrofon pre-amfilerinde). 20 ile 250 Hz arasındaki sinyaller istenildiğinde düşürülebilir, bu aralığın üzerinde kalan alan ise etki dışında kalır. Bu sayede, bina dip gürültüleri, uçak uğultuları ve diğer düşük frekanslar filtrelenmiş olur.

Buss Output (Buss Çıkışı)

“To Buss” çıkışı balanslı ve yüksek empedanslı bir çıkıştır. Portico Buss Amp/Monitoring modülleriyle kullanılmak için tasarlanmıştır. 5032’nin Buss çıkışı, TRS (patch) yama kablosu kullanılarak diğer buss modüllerine bağlanabilir.

Phase Invert

Giriş kaynağının fazını 180 derece çevirir.

Teknik Özellikler

Frekans Cevabı:

• Ana Çıkış, yüksüz: -0.2 dB @ 10 Hz; -3 dB @ 160 kHz

Gürültü:

• Ana çıkışta, ağırlıksız, 22Hz-22kHz arası, 150 Ohm’da sonlandırıldı.

• Kazanç sıfırda iken: -100 dBu’dan daha iyi

• Kazanç 66 dB’de iken: -62 dBu’dan daha iyi

• Eşdeğer giriş gürültüsü: -128 dBu’dan daha iyi

High Pass Filters (Yüksek Geçirgen Filtreler)

• Sürekli değişken frekans 20 Hz - 250 Hz

Maksimum Çıkış Seviyesi:

• 20 Hz - 40 kHz arasında +25 dBu’dur.

Toplam Harmonik Distorsiyon ve Gürültü:

• @ 1kHz, +20 dBu çıkışta: Ana Çıkış %0.001’dan daha iyi

• @ 20Hz, +20 dBu çıkışta: Ana Çıkış: %0.002’den daha iyi

• SILK devrede iken: %0.2 ikincil harmonikten daha iyi

EQ:

• Low Shelving EQ: +/-15 dB kazanç değişken. 160Hz

• High Shelving EQ: +/-15 dB kazanç değişkeni, 8kHz veya 16kHz seçmeli

• Mid Peak EQ: +/-15 dB kazanç değişkeni, 80-800Hz/80-8000Hz seçmeli

Phantom Power:

• +48 Volt DC +/- %1
