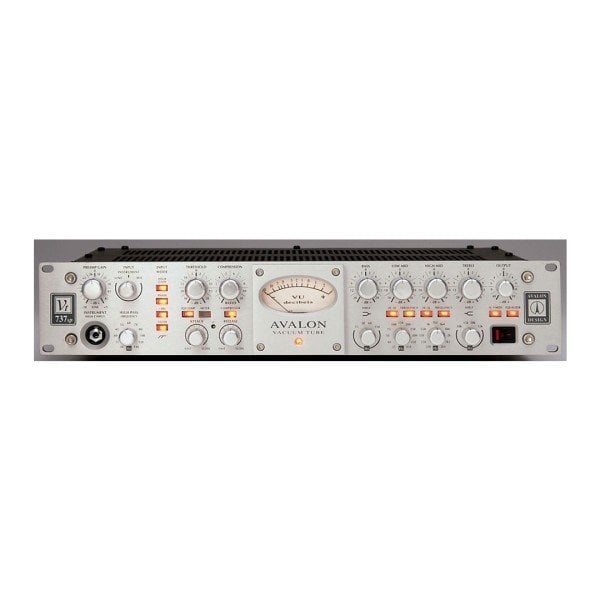

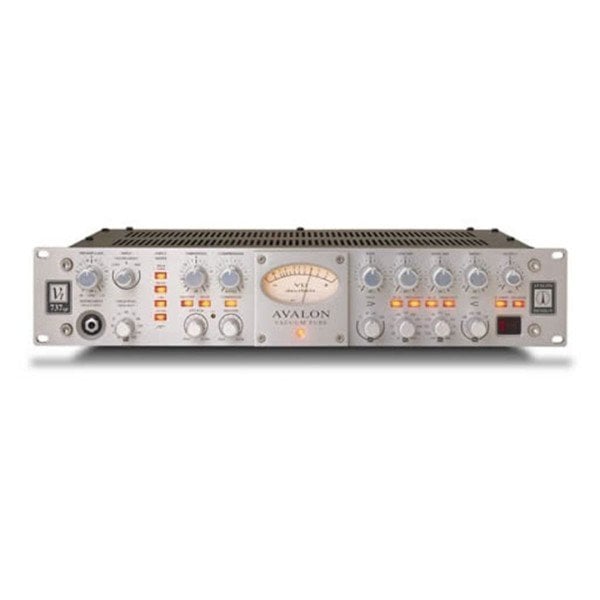

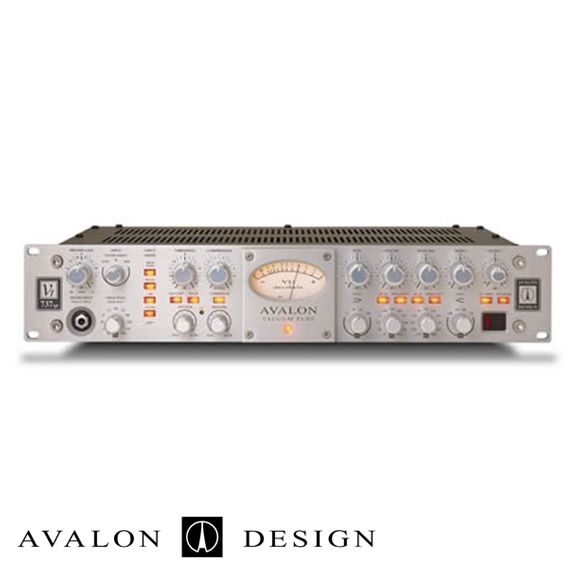

VT737 Micpre + Compressor
Pre-amfi
VT-737SP 3 giriş seçeneğine sahiptir. Bunlar, 48 volt phantom seçimli yüksek performanslı mikrofon giriş transformatörü, ön panele yerleştirilmiş enstrüman için yüksek empedans girişi ve yüksek seviyeli ayrık elemanlı Class A devreye sahip balanslı line girişidir. Class A pre-amfi, kademeli ve minimum negatif besleme için tasarlanmış dual vakum lambalar kullanır ve yüksek kazanç anahtarı da amfinin toplam kazancını belirler. Her üç giriştede faz çevirme switchleri mevcuttur.
Opto Compressor

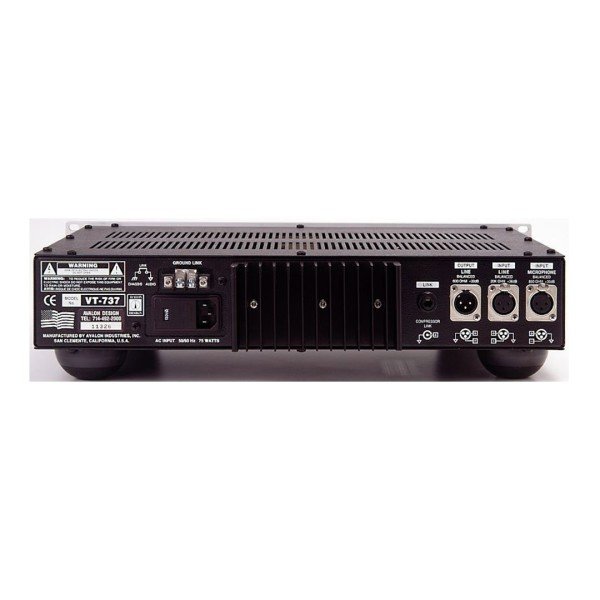

Opto Compressor, kazanç eşlemesi amacıyla minimum sinyal yollu çift Class A vakum lambalı tasarıma sahiptir. Optik azaltıcı pasif seviye kontrolörü gibi görev yapar. Treshold, ratio ve attack ayarları ile yumuşak kompresörden, hard limiter'e kadar her türlü ayar yapabilme imkanı mevcuttur. EQ bölümü alternatif efektler ve tonlar için ön paneldeki anahtar aracılığıyla pre ya da post olacak şekilde değiştirilebilir. Ek olarak stereo tracking için iki adet VT-737SP arka panelden bağlantı kablosu ile birleştirilebilir. Kompresör by-pass ise mühürlü gümüş röle aracılığı ile kontrol edilir.
EQ
VT-737SP'de bulunan EQ optimum sonik performans için %100 ayrık elemanlı, yüksek voltajlı Class A transistörler kullanır. Yüksek ve düşük frekans bantları tümü ile pasif bir tasarımın yumuşak karakteristiğini sağlarken dual orta bantlar da değişken frekans ve Q-width seçimi içerir. VT-737-SP'nin gelişmiş orta band aralıkları yüksek ve düşük bandlara X10 frekans çarpanları ile genişletilmiştir.
Teknik Özellikler
• Devre topolojisi: 4 adet dual triode tüp (Sovtek 6922), Class A
• Kazanç aralığı:
• -Mikrofon: Transformatör balanslı 850/2500 Ohm, 0db - +58 dB
• -Enstrüman: Balanssız 1 MOhm, 0 db - +30 dB
• -Line: Balanslı Class A 20 k Ohm, -27 dB - 28 dB
• Maximum giriş seviyesi:
• -Mikrofon: +26 dB @ 25 Hz, +30dB @ 1 kHz, XLR
• -Enstrüman: +30dB unbalanced, Jack
• -Line: +36 dB Balanslı, XLR
• Maximum çıkış seviyesi: +30 dB balanslı @ 600 Ohm, DC coupled, Ayrık Class A
• Çıkış tipi ve kazancı: XLR bağlantı, çıkış trimi -45dB - 20 dB
• Gürültü: -92 dB @ 20 kHz unweighted
• Gürültü - mikrofon EIN: -116 db 22 Hz - 22 kHz, unweighted
• Distorsiyon: 0.5 % TDH, EIN
• Frekans cevabı: 10 Hz - 120 Hz (giriş filtresi ile) -/2.5 dB
• Frekans cevabı: 1 Hz - 200 kHz (line çıkış) -3 dB
• High cut filtre: 30 Hz - 140 Hz arası oktav başına +6 dB
• Kompresör tipi: Çift tüplü ve stereo linkli optik pasif kazanç düşürücü
• Attack süreleri: 2ms - 200 ms arası
• Release: 100 ms - 5 saniye arası
• EQ tipi: Ayrık elemanlı Class A, değişken aktif ve pasif tasarım
• EQ bandları:
• -Tiz: 10 kHz, 15 kHz, 20 kHz, 32 kHz +/- 20 db aralık
• -Hig-mid: 200 Hz - 2k8Hz ve 2 Khz - 28 Khz +/- 16 dB aralık
• -Hi-lo Q Düşük mid: 30Hz'den 450Hz'ye ve 300Hz'den 4k5Hz'ye, +/- 16dB
• -Hi-lo Q Bass: 15Hz, 30Hz, 60Hz, 150Hz, +/- 24dB aralık
• Boyutlar: 482 x 305 x89 mm.
• Ağırlık: 10 kg
